通過持續不斷地收集用戶意見，經過一年的精心打磨，RationalDMIS2 重磅推出 V2025.1 版本，此次升級在功能層面實現了諸多創新與突破，為用戶帶來更卓越、更高效的測量體驗。

下面讓我們了解一下，RationalDMIS2V2025.1版本的軟件增加了哪些新功能。

01兼容舊版RationalDMIS程序

RatioanlDMIS2 V2025.1版本新增DMIS列表模式，切換到此模式后，可以直接運行與修改舊版RationalDMIS編寫的測量程序

02軟件新增功能—公差方面

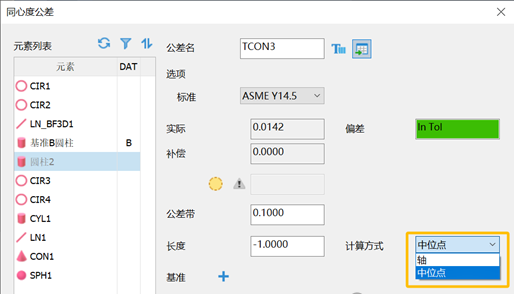

同軸度新增中位點算法

當測量對象不規則，存在偏心情況，工件形變大，且需要更準確地確定圓心位置時，通常會使用中位點算法。

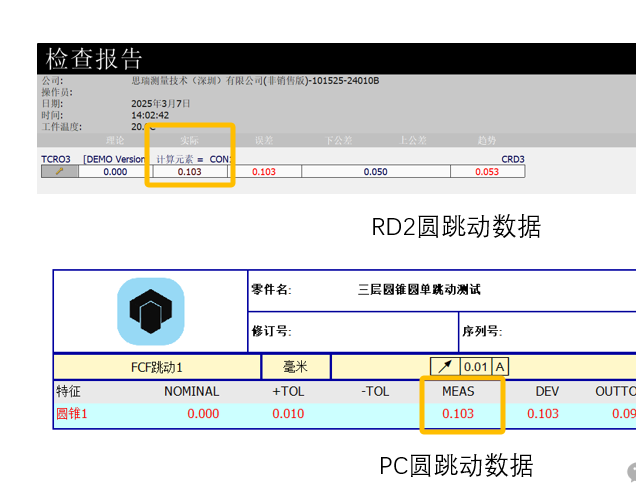

圓錐支持計算圓跳動

RD2 2025.1版本支持計算圓跳動，測量結果以及算法與PC一致。

多種公差評價支持2個基準

RD2 2025.1版本中垂直度，同心度，圓跳動公差評價時支持2個基準參與評價，如下圖所示：

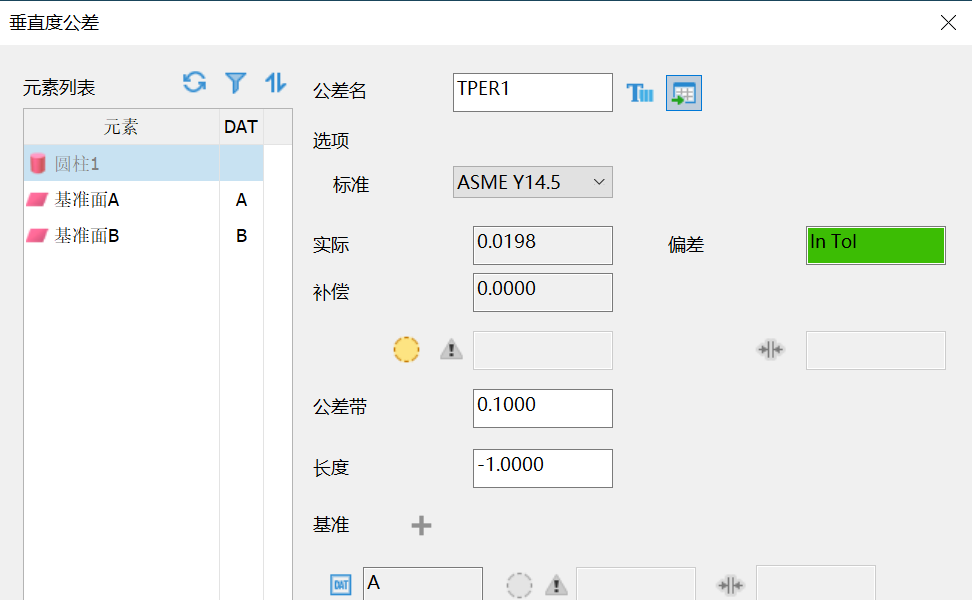

圓柱1相對于基準面A，B的垂直度

圓柱1相對于基準面A，基準圓柱C的同心度

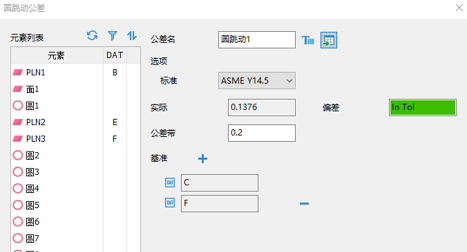

圓9相對于基準圓柱C和基準面F的圓跳動

位置度支持平行平面做基準

RD2 2025.1版本支持使用平行平面做基準計算位置度。

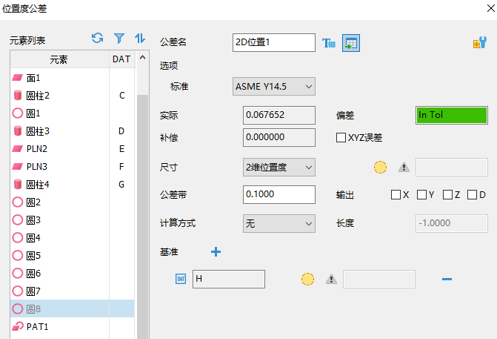

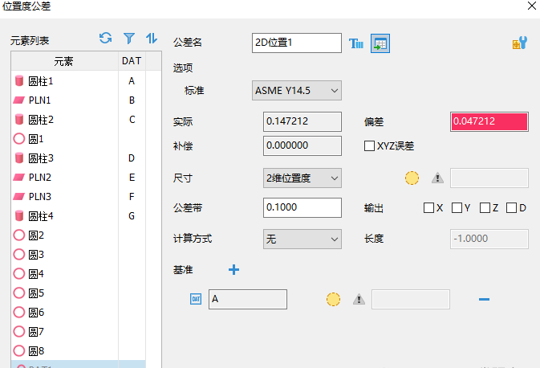

支持圓柱做基準評價孔組位置度

RD2 2025.1版本支持使用圓柱做基準計算孔組位置度。

03軟件新增功能—測量方面

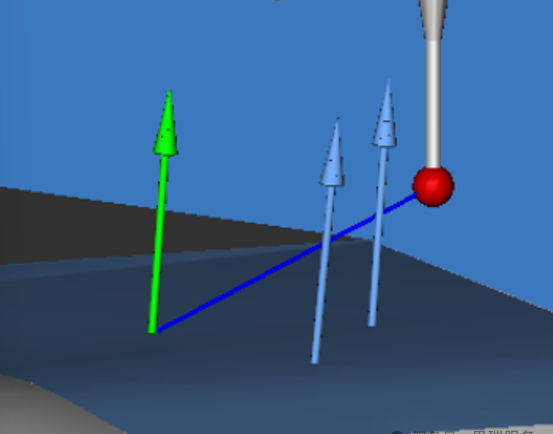

增加“測量點在手動模式下設置DRO”功能

 使用此功能，在手動測量元素時，軟件會在測針與待測元素之間出現一根連線，提示用戶采點位置。

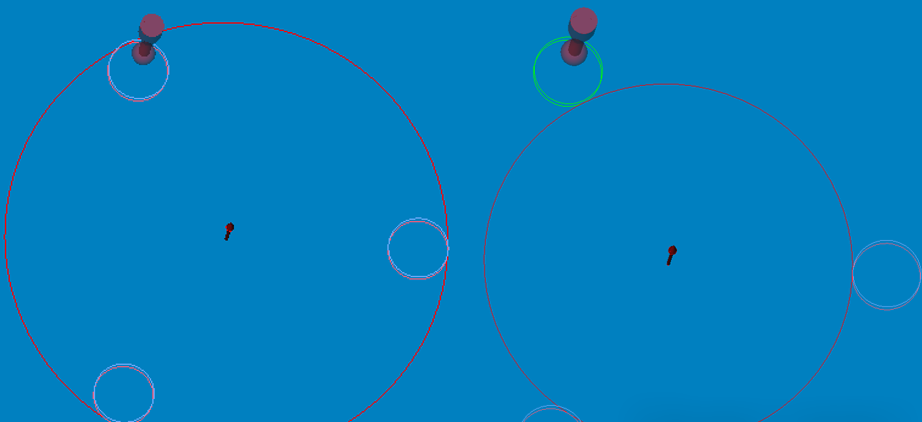

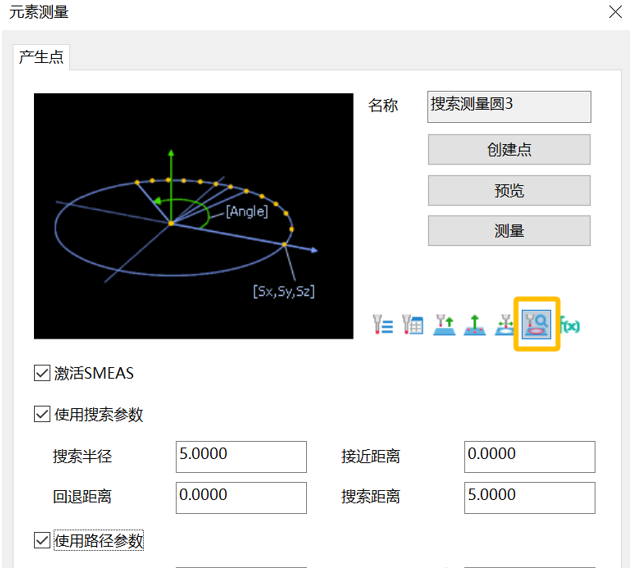

元素測量界面支持搜索測量

當加工的孔偏移量與模型理論位置相差較大時可以使用搜索測量，確保測針能觸測到偏差孔。

04軟件新增功能—構造方面

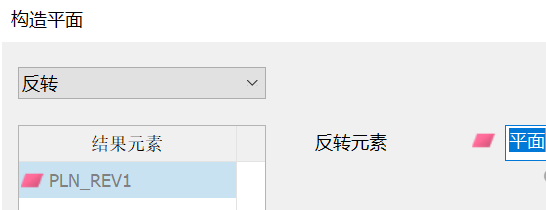

平面構造新增反轉構造方法

使用此構造方法可以構造一個與原先平面相反的平面，包括測點以及實際獲得平面的IJK。此功能適合評價與原平面相反的平面的公差，比如平行度。

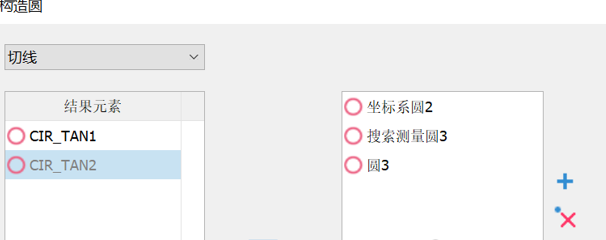

圓構造新增構造三圓內切圓以及外切圓構造方法

RationalDMIS2

以上就是三坐標測量設備RationalDMIS2 V2025.1版本新增的部分功能，如有需要了解更新全部功能或升級軟件的可后臺留言公司名稱和聯系方式，會有專人聯系。
